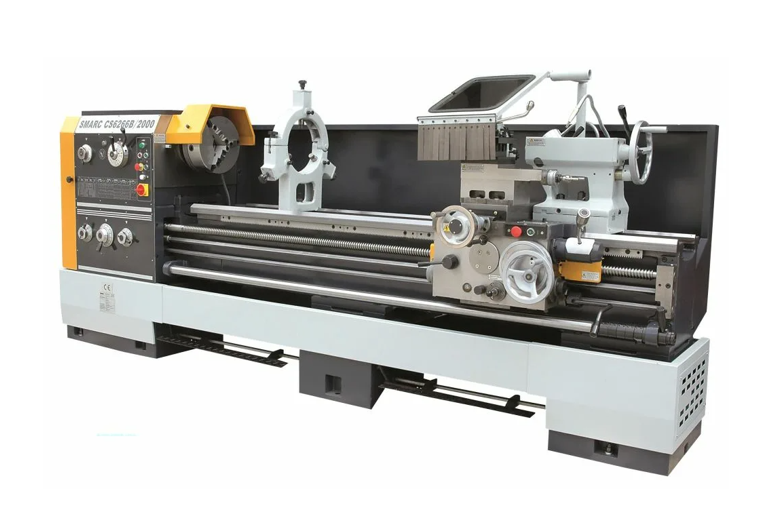

Токарно-винторезный станок CJ6266YС - 4000 мм
Станки серии CJ6266YС применяются в различных отраслях промышленности на всевозможных операциях для обработки разных материалов: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных, питчевых резьб, сверления, зенкерования, развертывания.
Отличительные особенности данного станка:
- Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
- Закаленный шпиндель из высокопрочной легированной стали;
- Закалённые и шлифованные зубчатые колеса и шестерни;
- Регулируемая муфта перегрузки ходового винта;
- Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
- Минимальная скорость вращения шпинделя - 9 Об/мин;
- Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
- Подача СОЖ в зону резания, галогеновый светильник;
- Ножной тормоз шпинделя
Технические характеристики / Комплектация:
|
№ п/п |
Технические и функциональные характеристики (потребительские свойства) товара |
|
|
Наименование показателя (параметра) |
Наличие или значение показателя (параметра) |
|
|
||
|
1.1 |
Максимальный диаметр обрабатываемой детали над станиной, мм |
660 |
|
1.2 |
Максимальный диаметр обрабатываемой детали над суппортом, мм |
420 |
|
1.3 |
Максимальный диаметр обрабатываемой детали над выемкой в станине, мм |
870 |
|
1.4 |
Максимальная длина обрабатываемой детали, мм |
4000 |
|
1.5 |
Максимальная длина точения детали, мм |
3750 |
|
1.6 |
Ширина направляющих, мм |
405 |
|
1.7 |
Габариты: длина, ширина, высота, мм |
5700х1150х1800 |
|
1.8 |
Вес, кг |
4500 |
|
1.9 |
Передняя бабка: |
|
|
1.9.1 |
Конус отверстия в шпинделе по ГОСТ 25557-2016 (ISO 296:1991) |
Ф90 1:20 |
|
1.9.2 |
Передний конец шпинделя по ГОСТ 12595-2003 (ИСО 702-1:2001) |
№ 8 |
|
1.9.3 |
Диаметр отверстия в шпинделе, мм |
105 |
|
1.9.4 |
Минимальные обороты вращения шпинделя, об/мин |
36 |
|
1.9.5 |
Максимальные обороты вращения шпинделя, об/мин |
1600 |
|
1.9.6 |
Количество скоростей шпинделя, ступень |
24 |
|
1.9.7 |
Тип двигателя главного привода |
асинхронный |
|
1.9.8 |
Мощность двигателя главного привода, кВт |
9,0 |
|
1.9.9 |
Исполнение шпинделя |
Закаленный из высокопрочной легированной стали установленный на три пары точных подшипников |
|
1.10. |
Диапазон продольных подач, мм/об: |
|
|
1.10.1 |
Стандартные продольные подачи, мм/об |
В диапазоне от 0,063 до 2,52 |
|
1.10.2 |
Уменьшенные продольные подачи, мм/об |
В диапазоне от 0,028 до 0,056 |
|
1.10.3 |
Увеличенные продольные подачи, мм/об |
В диапазоне от 2,86 до 6,43 |
|
1.11. |
Диапазон поперечных подач, мм/об: |
|
|
1.11.1 |
Стандартные поперечные подачи, мм/об |
В диапазоне от 0,027 до 1,07 |
|
1.11.2 |
Уменьшенные поперечные подачи, мм/об |
В диапазоне от 0,012 до 0,026 |
|
1.11.3 |
Увеличенные поперечные подачи, мм/об |
В диапазоне от 1,21 до 2,73 |
|
1.12. |
Пределы шагов нарезаемых резьб: |
|
|
1.12.1 |
Минимальные метрические, мм |
1 |
|
1.12.2 |
Максимальные метрические, мм |
14 |
|
1.12.3 |
Минимальные дюймовые резьбы, tpi |
28 |
|
1.12.4 |
Максимальные дюймовые резьбы, tpi |
2 |
|
1.13. |
Перемещения суппорта: |
|
|
1.13.1 |
Продольное ускоренное перемещение суппорта, м/мин. |
4,5 |
|
1.13.2 |
Поперечное ускоренное перемещение суппорта, м/мин |
1,9 |
|
1.13.3 |
Сечение резца, мм |
25х25 |
|
1.13.4 |
Максимальный ход резцовой салазки, мм |
150 |
|
1.13.5 |
Максимальный ход поперечной каретки, мм |
320 |
|
1.14. |
Задняя бабка: |
|
|
1.14.1 |
Диаметр пиноли задней бабки, мм |
75 |
|
1.14.2 |
Конус пиноли по ГОСТ 25557-2016 (ISO 296:1991) |
Морзе 5 |
|
1.14.3 |
Ход пиноли задней бабки, мм |
150 |
|
1.14.4 |
Поперечное перемещение задней бабки, мм |
+/-10 |
|
1.14.5 |
Цена деления лимба задней бабки, мм |
0,05 |
|
1.16. |
Косозубые зубчатые колеса и шестерни закаленные и шлифованные |
Наличие |
|
1.17. |
Установленные приводные ремни |
4 штуки |
|
1.18. |
Возможность установки шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления |
Наличие |
|
1.19. |
Станина изготовлена из чугуна марки не ниже СЧ 25 по ГОСТ 1412-85 |
Наличие |
|
1.20. |
Основание изготовлено из чугуна марки не ниже СЧ 20 по ГОСТ 1412-85 |
Наличие |
|
1.21. |
Производительность помпы у системы подачи СОЖ, л/мин |
50 |
|
2. Комплектация токарно-винторезного станка |
||
|
№ п/п |
Наименование, технические и функциональные характеристики (потребительские свойства) |
Количество, значение показателя (параметра) или наличие |
|
2.1 |
Токарно-винторезный станок |
Наличие |
|
2.2 |
Патрон 3-х кулачковый диаметром 320 мм с комплектом прямых и обратных кулачков, ключом к патрону |
Наличие |
|
2.3 |
Люнет подвижный с максимальным диаметром обрабатываемой детали 20-80 мм |
Наличие |
|
2.4 |
Люнет неподвижный с максимальным диаметром обрабатываемой детали 20-125 мм |
Наличие |
|
2.5 |
Упорный задний центр (конус Морзе № 5 (ГОСТ 25557-2016 (ISO 296:1991)) для задней бабки |
Наличие |
|
2.6 |
Упорный задний центр (конус Морзе № 6 (ГОСТ 25557-2016 (ISO 296:1991)) для переходного конуса |
Наличие |
|
2.7 |
Переходной конус ф90 1:20 на конус Морзе № 5 (ГОСТ 25557-2016 (ISO 296:1991)) |
Наличие |
|
2.8 |
Система подачи СОЖ с помпой |
Наличие |
|
2.9 |
Регулируемый упор по оси Z |
Наличие |
|
2.10 |
Система освещения встроенная |
Наличие |
|
2.11 |
Четырехпозиционный резцедержатель |
Наличие |
|
2.12 |
Защитное ограждение патрона |
Наличие |
|
2.13 |
Защитное ограждение от разбрызгивания жидкости |
Наличие |
|
2.14 |
Защита ходового винта |
Наличие |
|
2.15 |
Защита приводного вала |
Наличие |
|
2.16 |
Ножной тормоз шпинделя |
Наличие |
|
2.17 |
Сервисный инструмент |
Наличие |
|
2.18 |
Руководство по эксплуатации |
Наличие |
