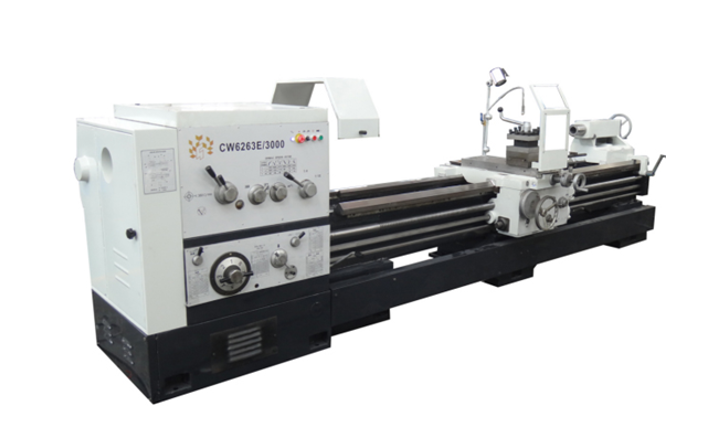

Токарно-винторезный станок CW6263E - 3000 мм
Станки серии CW6263E применяются в различных отраслях промышленности на всевозможных операциях для обработки разных материалов: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных, питчевых резьб, сверления, зенкерования, развертывания.
Отличительные особенности данного станка:
- Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
- Закаленный шпиндель из высокопрочной легированной стали;
- Закалённые и шлифованные зубчатые колеса и шестерни;
- Регулируемая муфта перегрузки ходового винта;
- Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
- Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
- Подача СОЖ в зону резания, галогеновый светильник;
- Грузоподъемность станка – 2000кг
- Чугунное основание под станок
Технические характеристики:
|
Параметры |
Ед. изм. |
CW6263E |
||
|
Класс точности по ГОСТ 8-82 |
класс |
Н |
||
|
Наибольший диаметр обрабатываемой заготовки над станиной |
мм |
Ø630 |
||
|
Наибольший диаметр обрабатываемой заготовки над суппортом |
мм |
Ø360 |
||
|
Мах диаметр обработки над выемкой в станине |
мм |
Ø830 |
||
|
Эффективная длина выемки |
мм |
230 |
||
|
Ширина направляющих станины |
мм |
550 |
||
|
Наибольшая длина обрабатываемой заготовки |
мм |
3000 |
||
|
Диаметр отверстия шпинделя |
мм |
Ø105 (130) |
||
|
Конус отверстия в шпинделе |
D-11 |
|||
|
Передний конец шпинделя |
1:20 ф90 |
|||
|
Пределы частот вращения шпинделя |
Об/мин |
18 ступеней, 14-750 |
||
|
Количество и диапазон продольных подач |
мм/об |
0.048~24.3 /72 |
||
|
Количество и диапазон поперечных подач |
мм/об |
0.024~12.1 /72 |
||
|
Ускоренная скорость подачи (продольная/поперечная) |
м/мин |
4/2 |
||
|
Количество и диапазон нарезания резьбы |
||||
|
Метрическая резьба |
1-240 /54 |
|||
|
Дюймовая резьба |
28-1 /37 |
|||
|
Модульная резьба |
0.5-60 /27 |
|||
|
Питчевая резьба |
30-1 /27 |
|||
|
Сечение резца |
мм |
32х32 |
||
|
Высота от опорной поверхности резца до оси центров |
мм |
32 |
||
|
Число резцов в резцедержателе |
шт |
4 |
||
|
Наибольшая длина перемещения резцовых салазок суппорта |
мм |
200 |
||
|
Наибольшая длина перемещения продольной (поперечной) каретки |
мм |
3000 (360) |
||
|
Цена одного деления лимба верхней части суппорта |
мм |
0,05 |
||
|
Цена одного деления лимба поперечного перемещения нижней части суппорта |
мм |
0,05 |
||
|
Наибольший угол поворота резцовых салазок |
град |
±90° |
||
|
Диаметр пиноли задней бабки |
мм |
Ø100 |
||
|
Конус пиноли задней бабки |
КМ6 |
|||
|
Наибольшее перемещение пиноли задней бабки |
мм |
240 |
||
|
Поперечное перемещение задней бабки |
мм |
±15 |
||
|
Мощность насоса для охлаждающей жидкости |
кВт |
0,09 |
||
|
Мощность привода главного движения |
кВт |
11 |
||
|
Масса нетто станка |
||||
|
РМЦ 3000 |
кг |
4700 |
||
|
Габариты станка (ДхШхВ) |
||||
|
РМЦ 3000 |
мм |
5100 х 1385 х 1830 |
||
Станок в комплекте со следующей оснасткой:
-
Патрон 3-х кулачковый D325 с комплектом универсальных кулачков и ключом;
-
Патрон 4-х кулачковый D400 с комплектом универсальных кулачков и ключом;
-
Неподвижный задний центр МТ6, для задней бабки;
-
Неподвижный задний центр МТ7 передней бабки;
-
Четырехпозиционный резцедержатель;
-
Ключ для резцедержателя;
-
Клиновые опоры для станка;
-
Подвижный люнет D20 ... 180;
-
Неподвижный люнет D200 ... 300;
-
Защитный кожух резцедержателя;
-
Система подачи СОЖ;
-
Станочный светильник;
-
Защитное ограждение патрона;
-
Защитное ограждение от разбрызгивания жидкости;
-
Установленные приводные ремни;
-
Задняя бабка
