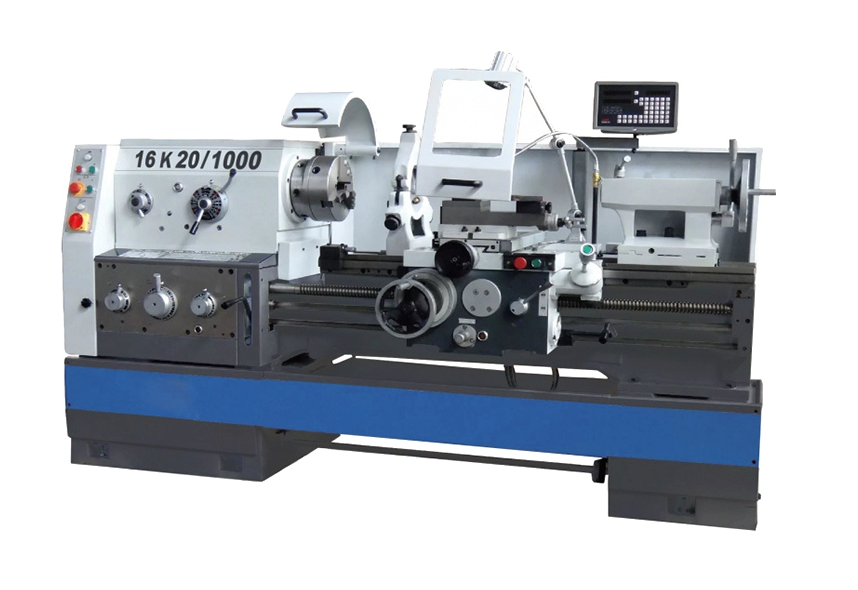

Токарно-винторезный станок GLY 16К20

Артикул 37001

СРАВНИТЬ

В СРАВНЕНИИ

ОТЛОЖИТЬ

ОТЛОЖЕН

Характеристики

Артикул — 37001

Вес — 2450 кг

Мощность — 8 кВт

Габаритные размеры, мм — 3632 х 975 х 1270 мм

Длина детали максимальная, мм — 3000

100 ₽ / шт

100 ₽

-0%

0 ₽

Купить в лизинг от / мес.

В наличии

Нашли дешевле?

В корзину

ДОБАВЛЕНО

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Характеристики

Отзывы

Оплата

Доставка

Назначение:
Станки серии 16К20 применяются в различных отраслях промышленности на всевозможных операциях для обработки разных материалов: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных, питчевых резьб, сверления, зенкерования, развертывания. Мощная конструкция литой станины и её закаленные, упроченные и отшлифованные направляющие обеспечивают стабильную работу. Станок имеет повышенную жесткость шпиндельного узла и жесткость конструкции. Это позволяет вести обработку используя полную мощность привода. Станки просты в эксплуатации и сохраняют точность позиционирования.

Подробные характеристики:

Мах диаметр обработки над станиной	Ø400 мм
Мах диаметр обработки над суппортом	Ø200 мм
Мах диаметр обработки над выемкой в станине	Ø630 мм
Эффективная длина выемки	230 мм
Мах длина обрабатываемой заготовки	750/1000/1500/2000/3000 мм
Шпиндель со сквозным осевым отверстием	Ø52 мм
Конус отверстия в шпинделе	КМ6
Передний конец шпинделя	1:20 ф90
Скорость вращения шпинделя	24 ступени, 9-1600
Количество и диапазон продольных подач
Стандартные	0.063-2.52/65 мм/об
Уменьшенные	0.028-0.056/13 мм/об
Увеличенные	2.86-6.43/15 мм/об
Количество и диапазон поперечных подач
Стандартные	0.027-1.07/65 мм/об
Уменьшенные	0.012-0.026/13 мм/об
Увеличенные	1.21-2.73/15 мм/об
Количество и диапазон нарезания резьбы
Метрическая резьба	0.5-224/48
Дюймовая резьба	72-1/8 tpi/46
Модульная резьба	0.5-112/42
Питчевая резьба	56-1/4 DP/45
Продольное ускоренное перемещение	4.5 м/мин
Поперечное ускоренное перемещение	1.9 м/мин
Сечение резца	25х25 мм
Мах ход резцовой салазки	145 мм
Мах ход поперечной каретки	320 мм
Диаметр пиноли задней бабки	Ø75 мм
Конус пиноли задней бабки	КМ5
Мах ход пиноли задней бабки	150 мм
Поперечное перемещение задней бабки	±15 мм
Тип насоса для охлаждающей жидкости, мощность и поток	50 л/мин
Мощность главного двигателя	7,5 кВт
Масса нетто станка
РМЦ 1000	2050 кг
РМЦ 1500	2250 кг
РМЦ 2000	2450 кг
РМЦ 3000	2850 кг
Габариты станка
РМЦ 1000	2632х975х1270 мм
РМЦ 1500	3132х975х1270 мм
РМЦ 2000	3632х975х1270 мм
РМЦ 3000	4632х975х1270 мм

Мощность	7,5 кВт
РЦМ	750; 1000; 1500; 2000; 3000 мм
⌀ обработки над станиной	400 мм
⌀ обработки в шпинделе	52 мм

Характеристики:

Производитель	GLY
Артикул	16К20
Мощность, кВт	8
РМЦ, мм	3000
Макс. диаметр обработки над станиной, мм	400
Диаметр обработки над суппортом, мм	200
Диаметр обработки над выемкой станины, мм	630
Длина выемки в станине, мм	230
Макс. длина обрабатываемой детали, мм	3000
Диаметр сквозного отверстия в шпинделе, мм	52
Конус шпинделя	КМ6
Продольная подача, мм/об	0.063-2.52
Количество продольных подач	65
Диапазон поперечной подачи, мм/об	0.027-1.07
Количество поперечных подач	65
Пределы шага нарезаемых метрических резьб, мм/об	0.5-224
Количество шагов метрических резьб	48
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм	72-1/8
Количество шагов дюймовых резьб	46
Пределы шага нарезаемых модульных резьб	0.5-112
Количество шагов (модульные резьбы)	42
Диапазон питчевой резьбы, DP	56-1/4
Количество питчевых резьб	45
Ход верхней каретки суппорта, мм	145
Ход поперечной каретки суппорта, мм	320
Перемещение пиноли задней бабки, мм	150
Диаметр пиноли задней бабки, мм	75
Количество скоростей	24
Мин. частота вращения шпинделя, об/мин	9
Макс. частота вращения шпинделя, об/мин	1600
Макс. высота, ширина резца, мм	25х25
Внутренний конус пиноли задней бабки	КМ5
Шаг, H·м	Нм
Скорость подачи по оси X, мм/мин	4500
Скорость подачи по оси Z, мм/мин	1900

Комплектация:

3-х кулачковый патрон Ø320 мм;
4-х кулачковый патрон Ø400 мм;
Планшайба;
Подвижный люнет;
Неподвижный люнет;
Упорный задний центр МТ5;
Центральный переходной конус МТ№ 6/5;
Система подачи СОЖ в зону резания;
Регулируемый позиционный упор по оси Z;
Галогеновый станочный светильник;
4-х позиционный резцедержатель;
Защитное ограждение патрона;
Защитное ограждение от разбрызгивания жидкости;
Ножной тормоз шпинделя;
Шприц для смазки;
Приводные ремни;
Руководство по эксплуатации.

Дополнительная комплектация

Устройство цифровой индикации на 2 оси SINO DRO

Отличительные особенности

Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
Закаленный шпиндель из высокопрочной легированной стали;
Закалённые и шлифованные зубчатые колеса и шестерни;
Регулируемая муфта перегрузки ходового винта;
Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
Минимальная скорость вращения шпинделя - 9 Об/мин;
Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
Подача СОЖ в зону резания, галогеновый светильник;
Тормоз шпинделя;
Цельнолитая тумба под станок
