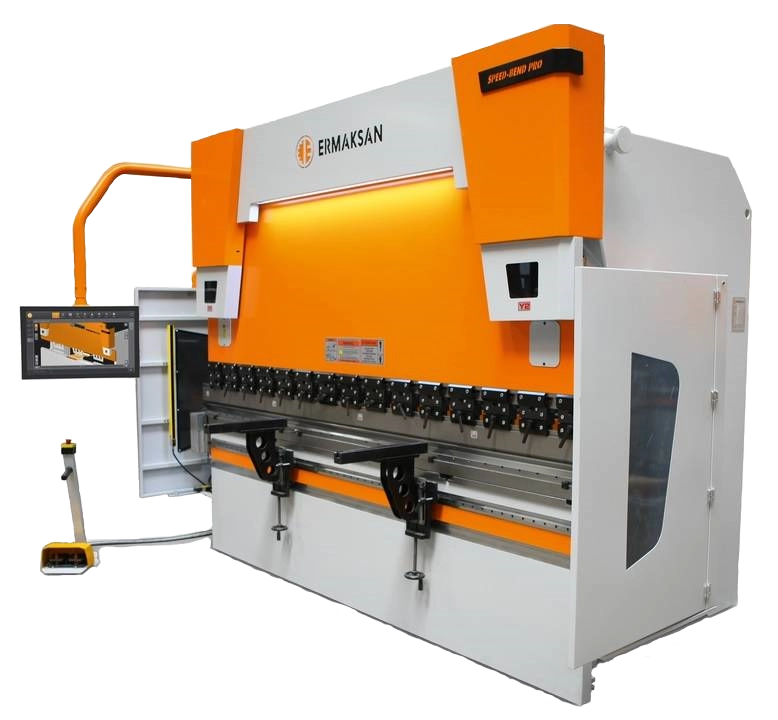

Гидравлический листогибочный пресс Ermaksan Speed-Bend PRO 3100х100 Cybelec VISITOUCH 19

Артикул 32010

СРАВНИТЬ

В СРАВНЕНИИ

ОТЛОЖИТЬ

ОТЛОЖЕН

Характеристики

Артикул — 32010

Напряжение, В — 380

Мощность двигателя, кВт — 11

Длина рабочая, мм — 3100

Прижимное усилие, тонн — 100

8 700 000 ₽ / шт

8 700 000 ₽

-0%

0 ₽

Купить в лизинг от / мес.

В наличии

Нашли дешевле?

В корзину

ДОБАВЛЕНО

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Характеристики

Отзывы

Оплата

Доставка

Описание:
Гидравлический гибочный пресс с ЧПУ Speed-Bend произведен на основе опыта экспертов инженерных технологий компании Ermaksan. Пресс с ЧПУ предназначен для высокоточной работы в течение длительного времени. Серия Speed-Bend занимает ведущее место на рынке гибочных прессов с ЧПУ, благодаря отличному качеству гибки и точной повторяемости последовательных сгибов на прессе. В стандартные свойства пресса включена автоматизация управления процессом гибки.Для управления станком используется ЧПУ. Установленная операционная система позволяет производить программирование установки в системах 2D и 3D. ЧПУ автоматически производит поиск последовательности рабочих процессов и контролирует столкновения. Цифровое измерение углов и контроль сгибов тоже производятся самим управляющим механизмом. Жидкокристаллический сенсорный экран показывает состояние и позволяет программировать работу пресса, задних упоров, компенсации прогиба и устройств защиты. Есть возможность настройки цветовой схемы дисплея, подключения клавиатуры и мыши, использования собственной многофункциональной буквенно-цифровой клавиатуры, а также возможность управлять установкой дистанционно.

Стандартная комплектация:

2D графический сенсорный экран в режиме программирования
3D визуализация и моделирование в производстве
Полный комплект приложений для Windows
USB периферийный интерфейс
Пользовательское приложение поддерживающее многозадачные контроллеры

Стандарт:

Цветной ЖК-дисплей 17″ TFT высокой яркости
1280 x 1024 пикселей, 16-битный цвет
Полный контроль сенсорным экраном (IR сенсорный)
Объем памяти 1 Гб
256 MB Память для деталей продуктов и инструментов
3D-ускоритель графики
Поддержка Стандартных Windows ® сетей
2-й HSB автобус Modusys
Аварийный выключатель ( грибок )
USB флэш-накопитель


Пневматическая система быстрого крепления пуансона типа Amada-Promecam	Задний защитный световой барьер	Универсальный набор инструмента

Передние суппорта поддержки Суппорта служат для поддержки металла и могут регулироваться по высоте.	Пальцы-упоры задней траверсы Перемещение осуществляется по линейным направляющим посредством ШВП по оси X и R.	Механическая система компенсации прогиба Управление от ЧПУ

Дополнительная комплектация:
Долговечность и надежность оборудования Ermaksan Speed-Bend обеспечивается его конструкционными особенностями. Корпус станка выполнен в виде моноблока из стали. Он устойчив к изгибающему моменту и усилиям на разрыв. Система задней траверсы приводится в действие сервоприводом. Детали графических контролеров легко заменить при необходимости. Гидравлическая система с сервоклапанами, система компенсации прогиба и система охлаждения электрической панели управляются ЧПУ. Надежность инструментов и легкость их замены позволяют ускорить процесс гибки и повысить его качество. Система защитных датчиков сводит к минимуму возможность получения травмы в результате работы станка.
Есть возможность установки на листогиб дополнительного оборудования для еще большего упрощения его обслуживания. Это могут быть графические контролеры с расширенным набором функций, усовершенствованные защитные устройства, точнейшие системы измерения угла и проверки сгиба, гидравлические и пневматические зажимы инструмента, автоматическая система центральной смазки и многое другое.

Система Delem DA-69T

Высокоэффективный и удобный для пользователя контроллер с ЧПУ
графическое 2D-3D моделирование гибки
графическое проектирование 2D-3D изделия
3D графический ручной контроль столкновений
Автоматический расчет целевого позиционирования Х1-X2 и R для размеров изделия и последовательности гибки (пропуск гибки и изменение режима гибки)
Автоматический расчет дины развертки
Автоматическое позиционирование Y1, Y2 в соответствии с величиной угла
Автоматический расчет внутреннего радиуса и хода
Сенсорный экран
Размер экрана: 17 ЖК высококонтрастный цветной экран
Объем памяти для программ обработки деталей: 2 Гб
Резервное копирование параметров и продуктов при помощи резервного средства USB
2 USB порта, доступные для использования клавиатуры и мышки
Сетевая передача деталей

	Система перемещения задних упоров 6 осей (X1,X2,R1,R2,Z1,Z2) Башеного типа
	Система быстрого крепления инструмента Гидравлическая или пневматическая система
	AP3-AP4 моторизированные передние суппорта для поддержки листа
	Лазерная система измерения угла гиба
	Система перемещения задних упоров 6 осей (X1,X2,R1,R2,Z1,Z2)
	Система крепления инструмента Wila Зажим верхнего и нижнего инструмента фиксирует, выравнивает и центрует инструменты автоматически.

Технические характеристики:

Модель листогибочного пресса Speed Bend	Speed Bend PRO 1270-40	Speed Bend PRO 1270-60	Speed Bend PRO 2100-40	Speed Bend PRO 2100-60	Speed Bend PRO 2600-60	Speed Bend PRO 2600-100	Speed Bend PRO 2600-135	Speed Bend PRO 3100-100
Длина гибки, мм (A)	1 270	1 270	2 100	2 100	2 600	2 600	2 600	3 100
Мощность гибки, тонн	40	60	40	60	60	100	135	100
Расстояние м/у колоннами (B)	1 050	1 000	1 700	1 700	2 200	2 200	2 200	2 600
Скорость подвода инструмента/скорость обратного хода, у, мм/с	140/170	200/165	140/170	200/165	200/165	200/190	160/190	200/190
Рабочая скорость гиба, у, мм/с	17	14	17	14	14	12	12	12
Перемещение по оси R, мм	250	250	250	250	250	250	250	250
Перемещение по оси х, мм	500	500	500	500	500	800	800	800
Кол-во передних поддержек листа, шт.	2	2	2	2	2	2	2	2
Емкость масла, л.	80	150	80	150	150	200	300	200
Мощность двигателя, кВт.	6	8	6	8	8	11	15	11
Ход, мм (С)	170	275	170	275	275	275	275	275
Величина максимального хода, мм (D)	387	530	387	530	530	530	550	530
Глубина отверстия, зев, мм (E)	350	410	350	410	410	410	410	410
Высота стола, мм(F)	850	900	850	900	900	900	900	900
Длина, мм	2 150	2 250	2 900	3 250	3 750	3 750	3 750	4 250
Ширина, мм	1 650	1 960	1 650	1 960	1 960	1 950	2 050	1 950
Высота, мм	2 300	2 750	2 300	2 750	2 750	2 800	2 800	2 800
Масса, кг	3 200	4 300	4 100	5 800	6 200	7 000	8 400	7 600

Модель листогибочного пресса Speed Bend	Speed Bend PRO 3100-135	Speed Bend PRO 3100-175	Speed Bend PRO 3100-220	Speed Bend PRO 3100-260	Speed Bend PRO 3100-320	Speed Bend PRO 3100-400	Speed Bend PRO 3100-500	Speed Bend PRO 3760-175
Длина гибки, мм (A)	3 100	3 100	3 100	3 100	3 100	3 100	3 100	3 760
Мощность гибки, тонн	135	175	220	260	320	400	500	175
Расстояние м/у колоннами (B)	2 600	2 600	2 600	2 600	2 600	2 550	2 450	3 250
Скорость подвода инструмента/скорость обратного хода, у, мм/с	200/190	180/190	180/185	140/135	140/150	110/130	80/65	180/190
Рабочая скорость гиба, у, мм/с	12	12	10	11	11	8	7	12
Перемещение по оси R, мм	250	250	250	250	250	250	250	250
Перемещение по оси х, мм	800	800	800	800	800	800	800	800
Кол-во передних поддержек листа, шт.	2	2	2	2	2	2	2	2
Емкость масла, л.	300	300	300	300	400	400	500	300
Мощность двигателя, кВт.	15	15	19	22	30	30	30	15
Ход, мм (С)	275	275	275	275	375	375	375	275
Величина максимального хода, мм (D)	550	550	550	550	650	650	675	550
Глубина отверстия, зев, мм (E)	410	410	410	410	410	510	510	410
Высота стола, мм(F)	900	900	900	900	900	1 000	1 020	900
Длина, мм	4 250	4 250	4 550	4 550	4 550	4 550	4 900	4 900
Ширина, мм	2 050	2 150	2 250	2 350	2 450	2 650	2 650	2 150
Высота, мм	2 800	2 800	2 850	2 900	3 200	3 470	3 750	2 800
Масса, кг	8 800	9 600	11 700	15 200	17 500	21 500	27 700	11 100

Модель листогибочного пресса Speed Bend	Speed Bend PRO 3760-220	Speed Bend PRO 3760-320	Speed Bend PRO 4100-135	Speed Bend PRO 4100-175	Speed Bend PRO 4100-220	Speed Bend PRO 4100-260	Speed Bend PRO 4100-320	Speed Bend PRO 4100-400
Длина гибки, мм (A)	3 760	3 760	4 100	4 100	4 100	4 100	4 100	4 100
Мощность гибки, тонн	220	320	135	175	220	260	320	400
Расстояние м/у колоннами (B)	3 250	3 250	3 600	3 600	3 600	3 600	3 600	3 550
Скорость подвода инструмента/скорость обратного хода, у, мм/с	180/185	140/150	200/190	180/190	180/185	140/135	140/150	110/130
Рабочая скорость гиба, у, мм/с	10	11	12	12	10	11	11	8
Перемещение по оси R, мм	250	250	250	250	250	250	250	250
Перемещение по оси х, мм	800	800	800	800	800	800	800	800
Кол-во передних поддержек листа, шт.	2	2	2	2	2	2	2	2
Емкость масла, л.	300	400	300	300	300	300	400	400
Мощность двигателя, кВт.	19	30	15	15	19	22	30	30
Ход, мм (С)	275	375	275	275	275	275	375	375
Величина максимального хода, мм (D)	550	650	550	550	550	550	650	650
Глубина отверстия, зев, мм (E)	410	410	410	410	410	410	410	510
Высота стола, мм(F)	900	900	900	900	900	900	900	1 000
Длина, мм	5 100	5 100	5 100	5 100	5 150	5 150	5 350	5 450
Ширина, мм	2 250	2 450	2 100	2 150	2 250	2 350	2 450	2 650
Высота, мм	2 900	3 150	2 800	2 850	3 000	3 000	3 150	3 470
Масса, кг	12 800	20 800	10 800	12 100	14 000	16 900	22 600	27 000

Модель листогибочного пресса Speed Bend	Speed Bend PRO 4100-500	Speed Bend PRO 4100-600	Speed Bend PRO 4100-1250	Speed Bend PRO 4100-1500	Speed Bend PRO 4270-135	Speed Bend PRO 4270-220	Speed Bend PRO 4270-400	Speed Bend PRO 4270-600
Длина гибки, мм (A)	4 100	4 100	4 100	4 100	4 270	4 270	4 270	4 270
Мощность гибки, тонн	500	600	1 250	1 500	135	220	400	600
Расстояние м/у колоннами (B)	3 400	3 400	3 000	2 900	3 780	3 780	3 780	3 600
Скорость подвода инструмента/скорость обратного хода, у, мм/с	80/65	80/75	70/80	70/80	200/190	180/185	110/130	80/75
Рабочая скорость гиба, у, мм/с	7	8	6	6	12	10	8	8
Перемещение по оси R, мм	250	250	250	250	250	250	250	250
Перемещение по оси х, мм	800	800	1 000	1 000	800	800	800	800
Кол-во передних поддержек листа, шт.	2	2	2	2	2	2	2	2
Емкость масла, л.	500	500	1 200	1 500	300	300	400	500
Мощность двигателя, кВт.	30	37	55	75	15	19	30	37
Ход, мм (С)	375	375	510	610	275	275	375	375
Величина максимального хода, мм (D)	675	675	1 000	1 100	550	550	650	675
Глубина отверстия, зев, мм (E)	510	510	610	610	410	410	510	510
Высота стола, мм(F)	1 100	900	800	800	900	900	1 000	900
Длина, мм	5 450	5 900	5 900	5 900	5 280	5 320	5 600	6 100
Ширина, мм	2 650	2 650	3 300	3 700	2 150	2 250	2 650	2 650
Высота, мм	3 650	3 650	4 600	5 000	2 800	3 000	3 470	3 700
Масса, кг	32 500	38 000	77 670	92 070	11 100	14 800	27 300	39 600

Модель листогибочного пресса Speed Bend	Speed Bend PRO 6100-220	Speed Bend PRO 6100-320	Speed Bend PRO 6100-400	Speed Bend PRO 6100-500	Speed Bend PRO 6100-600	Speed Bend PRO 6100-800	Speed Bend PRO 6100-1000	Speed Bend PRO 6100-1250
Длина гибки, мм (A)	6 100	6 100	6 100	6 100	6 100	6 100	6 100	6 100
Мощность гибки, тонн	220	320	400	500	600	800	1 000	1 250
Расстояние м/у колоннами (B)	5 100	5 100	5 100	5 100	5 100	5 100	5 100	5 000
Скорость подвода инструмента/скорость обратного хода, у, мм/с	130/125	80/75	80/65	80/65	80/75	80/65	70/50	70/55
Рабочая скорость гиба, у, мм/с	11	11	8	7	8	6	6	6
Перемещение по оси R, мм	250	250	250	250	250	250	250	250
Перемещение по оси х, мм	800	800	800	800	1 000	1 000	800	800
Кол-во передних поддержек листа, шт.	4	4	4	4	4	4	4	4
Емкость масла, л.	300	400	400	500	500	800	1 000	1 200
Мощность двигателя, кВт.	19	30	30	30	37	37	45	55
Ход, мм (С)	275	375	375	375	375	410	510	510
Величина максимального хода, мм (D)	550	650	650	675	675	710	900	1 000
Глубина отверстия, зев, мм (E)	410	410	510	510	510	610	610	610
Высота стола, мм(F)	1 100	1 100	1 100	900	900	900	800	800
Длина, мм	7 500	7 500	7 650	7 900	7 900	7 900	7 900	7 900
Ширина, мм	2 350	2 450	2 650	2 650	2 650	3 050	3 250	3 400
Высота, мм	3 200	3 350	3 750	3 700	3 900	4 100	4 350	4 800
Масса, кг	26 000	32 000	40 600	44 000	50 000	63 000	72 320	93 720

Стандартный инструмент:

Характеристики:

Производитель	Ermaksan
Мощность, кВт	11
Длина гибки, мм	3100
Усилие гибки, т	100

Комплектация:

Оси Y1+Y2+Х+R+Z1+Z2
ЧПУ: Delem DA-66T либо ER90, Cybelec ModEva 12S на выбор
Программное обеспечение моделирования процесса гибки ERMAK CAD/CAM
Задний упор с осями X+R+Z1+Z2, оснащенный шариковинтовой парой, линейными направляющими и серводвигателями переменного тока Indramat
Cервогидравлическая система марки Hoerbiger
Линейные датчики Heidenhein (Германия), обеспечивающие синхронизацию осей Y1 и Y2, траверсы с точностью +/-0,01 мм.
Моторизированная система компенсации прогиба (бомбирования) стола типа Wila, управляемая от ЧПУ
Электрическая система марки Siemens с охлаждением, в соответствии с нормами безопасности CE
Универсальный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на всю длину.
Механическая система быстрого зажима пуансона типа Amada Promecam
Эргономичная и мобильная панель управления
Задний защитный световой экран (категория 4)
Передняя световая защита рук оператора
Пальцы заднего упора с несколькими поверхностями позиционирования
Педальное управление, соответствующее нормам CE
Передний суппорт с Т-образным пазом и мм-й линейкой

Дополнительная комплектация:

Система ЧПУ Cybelec ModEva 15S или Delem 69T 3D
Система перемещения и контроля заднего упора по осям X1-X2-R1-R2-Z1-Z2 в различной комбинации.
Передняя световая система защиты.
Передняя лазерная система защиты.
Пневматическая и гидравлическая системы крепления пуансона.
Система крепления инструмента Wila
Синхронизированный передний суппорт управляемый ЧПУ.
Система охлаждения масла.
Автоматическая система смазки направляющих.
Увеличение раскрытия до 1500 мм, глубина зева до 750 мм.
Специальный инструмент.
