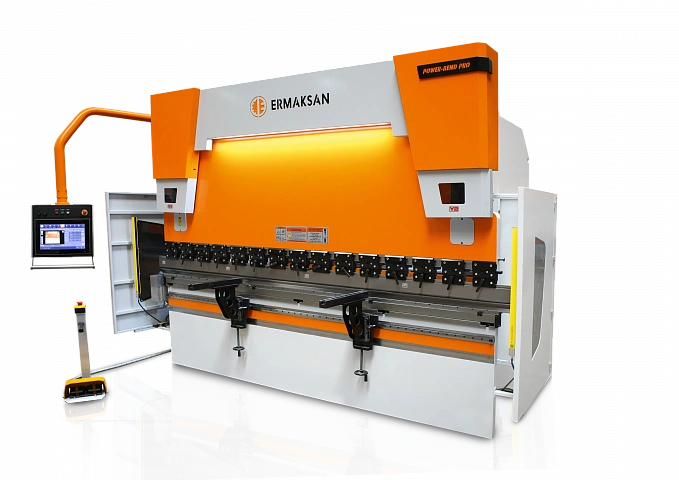

Гидравлический листогибочный пресс Ermaksan Power Bend Pro 3100-100 + моторизированное бомбирование

Описание:
Гидравлический гибочный пресс с ЧПУ Power Bend PRO с моторизированным бомбированием произведен на основе опыта экспертов инженерных технологий компании Ermaksan. Пресс с ЧПУ предназначен для высокоточной работы в течение длительного времени. Серия Power-Bend занимает центральное место на рынке гибочных прессов с ЧПУ, благодаря отличному качеству гибки и точной повторяемости последовательных сгибов на прессе. В стандартные свойства пресса включена автоматизация управления процессом гибки.

Power-Bend PRO оснащен контроллером ЧПУ. При управлении оператор видит графическое изображение в 2D и может запрограммировать желаемый результат. Программирование облегчено подсказками, которые появляются на графическом дисплее во время процесса гибки. Контроллер автоматически может настраивать угол, величину хода, усилие сгиба, а оператору на дисплей выводит четкую последовательность процесса.

Стандартная комплектация:

Система ЧПУ Cybelec CybTouch 12 PS
Большой и яркий сенсорный экран, 12 дюймов Простое управление, крупные кнопки Функция рисунка заготовки вручную и создание профиля 2D Отдельные гибы при помощи программы EasyBend Серийные автоматические вычисления для выполнения процессов гибки Управление до 4 осей(Y1-Y2-X-R) + компенсация прогиба Энергосберегающий режим Eco
Система ЧПУ Delem DA-52
Количество осей, шт	3+1 (x,y1,y2 +V)
Дискретность измерения, мкм	0,01
Дискретность отображения, мкм	0,01
Габаритные размеры корпуса, мм	313x226x52
Диапазон измеряемых длин, мм	0~9999.99
Тип входного сигнала от датчиков обратной связи	5В, 12В
Дополнительные входа/выхода, шт	5/5
Разрешение экрана, пикc	7 дюйм VGA
Подключение исполнительных механизмов через	сервопривода
Кол-во программ/кадров	64Мб


Механическая система зажима пуансона типа Amada-Promecam	Защитный световой барьер

Передние суппорта поддержки Суппорта служат для поддержки металла и могут регулироваться по высоте	Пальцы-упоры задней траверсы Перемещение осуществляется по линейным направляющим посредством ШВП. По оси R упоры перемещаются посредством винтового механизма. По оси Z упоры свободно перемещаются параллельно линии гибки по закаленной направляющей.

Дополнительная комплектация:

Система ЧПУ ER 70

Высокоэффективный и удобный для пользователя контроллер с ЧПУ с приемлемой ценой
графическое 2D моделирование гибки
графическое проектирование 2D изделия
2D графический ручной контроль столкновений
Автоматический расчет целевого позиционирования Х и R для размеров изделия и последовательности гибки (пропуск гибки и изменение режима гибки)
Автоматический расчет дины развертки
Автоматическое позиционирование Y1, Y2 в соответствии с величиной угла
Автоматический расчет внутреннего радиуса и хода
Размер экрана: 10.4" TFT ЖК одноцветный
Рабочая система WINDOWS
Память: 64 Мб
Объем памяти для программ обработки деталей: Мин. 2 Гб (Прибл. 1000 программ)
Свойства программирования до 99 шагов
Макс. последовательность 99 (для каждой программы)
Y1, Y2, X, К (Макс. 4 оси)
Память верхнего и нижнего инструмента 30/60
Резервное копирование параметров и продуктов при помощи резервного средства USB
2 USB порта, доступные для использования клавиатуры и мышки
Сетевая передача деталей


Световая и лазерная система защиты рук оператора	Система быстрого крепления инструмента Гидравлическая или пневматическая система	Механическая система компенсации прогиба Ручное управление

Механическая система компенсации прогиба Управление от ЧПУ.	Система перемещения задних упоров 2 оси (X,R) 4 оси (X,R,Z1,Z2) 6 осей (X,R,Z1,Z2,X1,X2)	Система крепления инструмента Wila Зажим верхнего и нижнего инструмента фиксирует, выравнивает и центрует инструменты автоматически.

Характеристики:

Модель листогибочного пресса POWER BEND PRO	POWER Bend PRO 1270-40	POWER Bend PRO 1270-60	POWER Bend PRO 2100-40	POWER Bend PRO 2100-60	POWER Bend PRO 2600-60	POWER Bend PRO 2600-100	POWER Bend PRO 2600-135	POWER Bend PRO 3100-100
Длина гибки, мм (A)	1 270	1 270	2 100	2 100	2 600	2 600	2 600	3 100
Мощность гибки (Тонн)	40	60	40	60	60	100	135	100
Расстояние м/у колоннами (В)	1 050	1 000	1 700	1 700	2 200	2 200	2 200	2 600
Скорость подвода инструмента/скорость обратного хода, у (мм/с)	140/170	200/165	140/170	200/165	200/165	200/155	160/120	200/155
Рабочая скорость гиба, у (мм/с)	17	14	17	14	14	10	10	10
Перемещение по оси х (мм)	800	800	800	800	800	800	800	800
Кол-во передних поддержек листа (шт)	2	2	2	2	2	2	2	2
Емкость масла (л)	80	80	150	150	150	150	200	150
Мощность двигателя (кВт)	6	8	6	8	8	8	11	8
Ход, мм (С)	170	275	275	275	275	275	275	275
Величина максимального хода, мм (D)	387	530	387	530	530	530	530	530
Глубина отверстия, зев, мм (Е)	350	410	350	410	410	410	410	410
Высота стола,мм (F)	850	900	850	900	900	900	900	900
Длина (мм)	2 150	2 250	2 900	3 250	3 750	3 750	3 750	4 250
Ширина (мм)	1 650	1 960	1 650	1 960	1 960	1 960	2 050	1 950
Высота (мм)	2 300	2 750	2 300	2 750	2 750	2 800	2 800	2 800
Масса (кг)	3 050	4 150	3 950	5 650	6 050	6 850	8 250	7 450

Модель листогибочного пресса POWER BEND PRO	3100-135	3100-175	3100-220	3100-260	3100-320	3100-400	3100-500	3760-175
Длина гибки, мм (A)	3 100	3 100	3 100	3 100	3 100	3 100	3 100	3 760
Мощность гибки (Тонн)	135	175	220	260	320	400	500	175
Расстояние м/у колоннами (В)	2 600	2 600	2 600	2 600	2 600	2 550	2 550	3 250
Скорость подвода инструмента/скорость обратного хода, у (мм/с)	200/120	180/135	180/160	140/135	140/150	110/130	80/65	180/135
Рабочая скорость гиба,у (мм/с)	10	10	11	11	10	10	10	10
Перемещение по оси х (мм)	800	800	800	800	800	1 000	1 000	800
Кол-во передних поддержек листа (шт)	2	2	2	2	2	2	2	2
Емкость масла (л)	200	200	300	300	400	400	200	200
Мощность двигателя (кВт)	11	15	19	22	30	30	30	15
Ход, мм (С)	275	275	275	275	375	375	275	375
Величина максимального хода,мм (D)	530	530	530	530	650	650	675	550
Глубина отверстия, зев, мм (Е)	410	410	410	410	410	510	510	410
Высота стола,мм (F)	900	900	900	900	900	1 000	1 020	900
Длина (мм)	4 250	4 250	4 550	4 550	4 550	4 550	4 550	4 900
Ширина (мм)	2 050	2 150	2 250	2 350	2 450	2 650	2 650	2 150
Высота (мм)	2 850	2 800	3 200	3 470	3 750	2 800	2 900	3 150
Масса (кг)	8 650	9 450	11 500	1 500	17 300	21 200	27 400	10 950

Модель листогибочного пресса POWER BEND PRO	3760-220	3760-320	4100-135	4100-175	4100-220	4100-260	4100-320	4100-400
Длина гибки, мм (A)	3 760	3 760	4 100	4 100	4 100	4 100	4 100	4 100
Мощность гибки (Тонн)	220	320	135	175	220	260	320	400
Расстояние м/у колоннами (В)	3 250	3 250	3 600	3 600	3 600	3 600	3 600	3 550
Скорость подвода инструмента/скорость обратного хода, у (мм/с)	180/160	140/150	200/120	200/120	180/160	1140/135	140/150	110/130
Рабочая скорость гиба, у (мм/с)	11	10	10	10	11	11	10	10
Перемещение по оси х (мм)	800	800	800	800	800	800	800	1 000
Кол-во передних поддержек листа (шт)	2	2	2	2	2	2	2	2
Емкость масла (л)	300	400	200	200	300	300	400	400
Мощность двигателя (кВт)	19	30	11	15	19	22	30	30
Ход, мм (С)	275	375	275	275	275	275	375	375
Величина максимального хода,мм (D)	550	650	530	530	530	530	650	650
Глубина отверстия, зев, мм (Е)	410	410	410	410	410	410	410	510
Высота стола, мм (F)	900	900	900	900	900	900	900	1 000
Длина (мм)	5 100	5 100	5 100	5 100	5 100	5 100	5 100	5 100
Ширина (мм)	2 450	1 650	2 100	2 150	2 250	2 350	2 450	2 350
Высота (мм)	2 300	2 750	2 800	2 850	3 000	3 000	3 150	3 470
Масса (кг)	12 600	20 600	10 650	11 950	13 800	16 700	22 400	26 700

Модель листогибочного пресса POWER BEND PRO	4100-500	4100-600	4270-135	4270-220	4270-400	4270-600	5100-500	5100-600
Длина гибки, мм (A)	4 100	4 100	4 270	4 270	4 270	4 270	5 100	5 100
Мощность гибки (Тонн)	500	600	135	220	400	600	500	600
Расстояние м/у колоннами (В)	3 400	3 400	3 780	3 780	3 780	3 780	4 100	4 100
Скорость подвода инструмента/скорость обратного хода, у (мм/с)	80/65	80/765	200/120	180/160	110/130	80/75	80/68	80/75
Рабочая скорость гиба, у (мм/с)	10	10	10	11	10	10	10	10
Перемещение по оси х (мм)	1 000	1 000	800	800	1 000	1 000	1 000	1 000
Кол-во передних поддержек листа (шт)	2	2	2	2	2	2	4	4
Емкость масла (л)	500	500	500	500	350	350	400	500
Мощность двигателя (кВт)	30	37	11	19	30	37	30	37
Ход, мм (С)	375	375	245	275	275	375	375	375
Величина максимального хода, мм (D)	675	675	550	550	650	675	675	675
Глубина отверстия, зев, мм (Е)	510	510	410	410	510	510	510	510
Высота стола, мм (F)	1 100	1 100	900	900	1000	900	900	900
Длина (мм)	5 350	5 450	5 280	5 320	5 600	6 100	6 900	6 900
Ширина (мм)	2 650	2 650	2 150	2 250	2 650	2 650	2 650	2 650
Высота (мм)	3 650	3 650	2 800	3 000	3 470	3 700	3 470	3 700
Масса (кг)	26 700	37 700	10 950	14 600	27 000	39 300	38 700	45 000

Стандартный инструмент:

Характеристики:

Производитель	Ermaksan
Перемещение по оси Х, мм	800
Мощность, кВт	8
Высота рабочего стола, мм	900
Объем бака с маслом, л	150
Длина гибки, мм	3100
Усилие гибки, т	100
Габариты, мм	1950х2800х7450

Комплектация:

Дополнительная комплектация:

Контроллер ER 70 или ER 90
Система контроля заднего упора по осям X1-X2-R1-R2-Z1-Z2 в различной комбинации.
Компенсация прогиба управляемая вручную или от ЧПУ
Передняя световая система защиты.
Передняя лазерная система защиты.
Пневматическая и гидравлическая системы крепления пуансона.
Система крепления инструмента Wila
Передний суппорт на подшипниковых опорах.
Система охлаждения масла.
Автоматическая система смазки направляющих.
Увеличение раскрытия до 1500 мм, глубина зева до 750 мм.
Специальный инструмент.

Артикул

32008

Вес

7450 кг

Напряжение, В

380

Мощность двигателя, кВт

8

Длина рабочая, мм

3100

Прижимное усилие, тонн

100
