Описание:

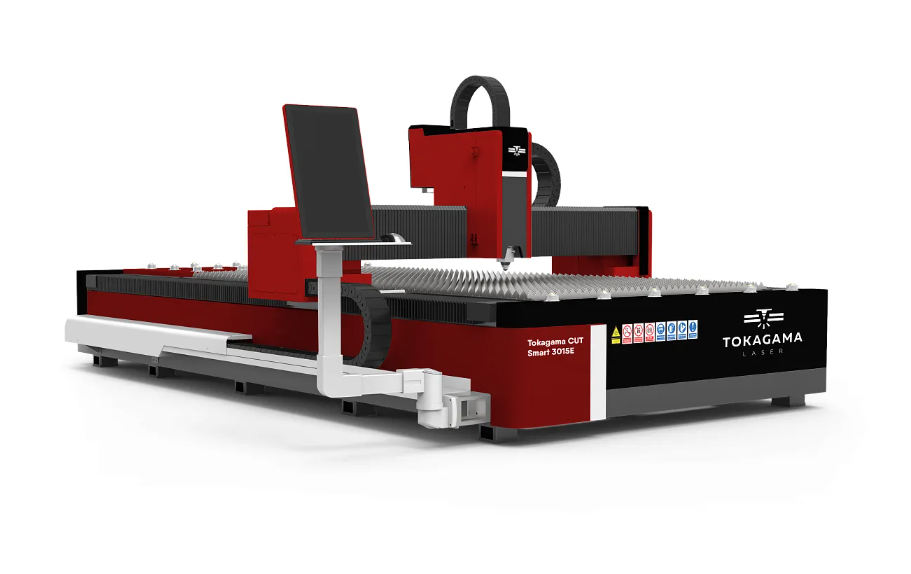

Комплекс лазерной резки Tokagama CUT Smart E является самой компактной базовой моделью в линейке станков лазерного раскроя листа бренда Tokagama, при этом данная модель обладает большим набором важных опций и особенностей, которые не позволяют назвать её «простым решением» в данной категории. Специальный отсек в корпусе для электроники имеющий класс защиты IP54, надёжно защищает элементы станка от попадания пыли, а встроенный кондиционер защищает их от перегрева!
Модель Smart E идеально подойдёт для малых и средних производственных площадок, где очень ценен каждый свободный метр и станет надёжным и долговечным механизмом в производственном цикле предприятия.
В станках Tokagama мы уделяем отдельное вниманию качеству и максимально высокому уровню надёжности, поэтому мы используем только 2 производителя источников и только источники промышленных и международных серий. В станках используется только серия СЕ источников Raycus, так же под большие мощности мы более подробно подбираем параметры каждого источника, а именно толщину волокон и виды конвекторов, чтобы добиться максимальной эффективности в конкретных задачах клиентов.Обновлённая линейка серводвигателей и драйверов ALPHA SMART 5 представляет собой системы перемещения нового поколения с разными показателями мощностей. Высокая скорость рабочего цикла равная от 3000 до 6000 об/мин (в зависимости от мощности двигателя) позволяет добиться максимальных скоростей перемещения и ускорения.
Косозубые рейки, установленные на станках Tokagama отличаются размером, длиной и частотой зубьев, но всегда устанавливаются в жёстком соответствии с требованиями производителей серводвигателей для достижения максимальной синхронизации и эффективности.
На данный момент в станках Tokagama устанавливается 2 модели режущих голов, это модели BM111 и BM06K.
Режущая головка Raytools BM111 устанавливается на лазерные комплексы мощностью от 1 – 3.3 кВт, отличительной особенностью от моделей ниже класса является функция автоматического фокуса и серво система управления им – это позволяет сократить время на фокусировку и при этом сохранить точность фокусировки равную 0.05мм. Лёгкий, но при этом прочный корпус с защитой IP65 позволяет использовать оборудование на скоростях перемещений до 150 м/мин при скорости резки до 35 м/мин.
Режущая головка Raytools BM06K (замена BM114S), предназначена для промышленных оптоволоконных лазеров мощностью до 6 кВт. Благодаря функции контроля температуры нижней защитной линзы, данные о температуре могут отображаться в режиме реального времени через приложение мобильного телефона или на рабочем столе компьютера, а сигнализация перегрева эффективно защищает систему оптического тракта режущей головки. Совместимость с ПК, Android.
Начиная с мощности 4 000 Вт в 90% случаев нашим клиентам мы советуем использовать режущую голову от компании Precitec модель ProCutter, на данный момент только эта режущая головка позволяет:
- Не выбирать между высоким качеством и высокой скоростью, а использовать всё и сразу
- Постоянное качество резки круглосуточно при высокой мощности лазера
- Интеллектуальные датчики состояния режущей головы
1 - Станина
Отдельное внимание в установках лазерной резки Tokagama уделяется станинам. При производстве используется листовой металл от 6 мм (в модели Smart E) и до 22мм (в флагманских моделях WALC ), что уже отличает оборудование от большинства китайских аналогов.
2 - CypCut
Программное обеспечение CypCut имеет простое управление, ориентированное на пользователя. В программе реализованы все основополагающие функции современного ПО установок лазерной резки упрощающие и оптимизирующие пользование станком.
3 - Портал
Высокопрочный портал увеличенного сотового сечения позволяет достигать максимальной скорости перемещения 200 м/мин.
4 - Отсек с кондиционером
Все электрокомпоненты, драйверы приводов, ЧПУ система , промышленный ПК и источник излучения ( до 3 кВт) убраны в отдельный отсек имеющий защиту IP54 с собственной системой охлаждения.
5 - Стойка и пульт управления
Стойка управления на версиях открытого типа реализована как отдельная тумба для удобства её размещения рядом со станком.
6 - Стабилизатор
Для обеспечения качественной защиты оборудования от скачков напряжения. Использование стабилизатора обязательное условие для долгой «жизни» оборудования.
Комплектующие
- Режущая оптическая голова: Raytools BM111 (до 3 кВт ) BM06K (до 6 кВт )
- Лазерный излучатель: Raycus серии CE
- Система серводвигателей: FUJI
- Зональная вытяжная станина
- Система ЧПУ и ПО : CYPCUT 2000Е (до 3 кВт ) и 4000E (до 6 кВт )
- Косозубая рейка шестерня: T-win
- Редуктор: Motovario
- Линейные направляющие: PEK
- Кондиционер зоны электрокомпонентов
- Вытяжка улитка
- Водяной чиллер под мощность лазерного излучателя
- Стабилизатор напряжения
- Техническая документация
