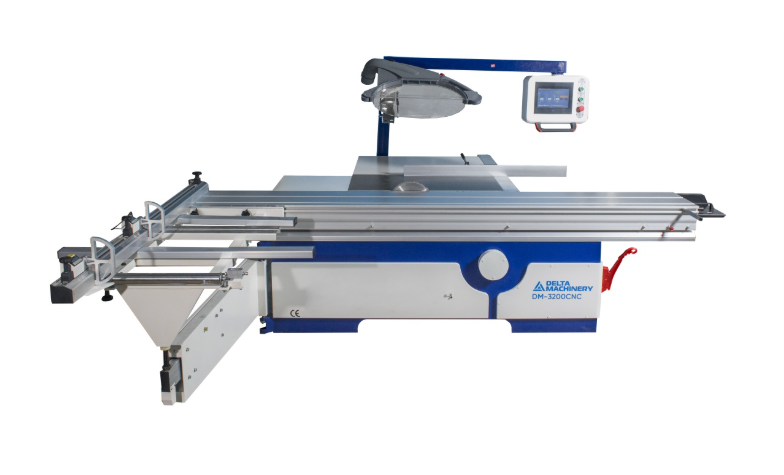

Форматно-раскроечный станок DM-3200 CNC с ЧПУ

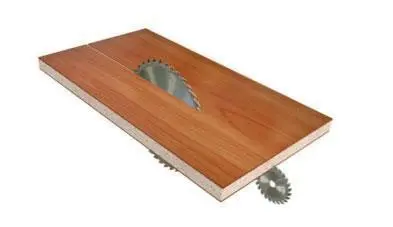

Форматно-раскроечный станок DM-3200 CNC с ЧПУ (Имеет в своем арсенале - Электровылет и Электронаклон пил, Цифровой дисплей линейки - 2шт, Сервопривод на упор, Диск до 400мм) предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Конструктивные особенности: Внимание - Фото узлов и агрегатов также находятся в разделе - ФОТО.
ПИЛЬНЫЙ УЗЕЛ – АНАЛОГ ALTENDORF
Данная модель станка имеет литой корпус пильного узла (конструкция аналогична пильному узлу станка ALTENDORF F-45) обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов. Установлены качественные подшипники, бронзовые втулки на винтовых соединениях.
ПОЛИКЛИНОВЫЕ РЕМНИ ПРИВОДА
Данная модель станка оснащена поликлиновым ремнями привода как основной, так и подрезной пилы.
Профиль в виде клина обеспечивает лучшее сцепление ремня со шкивом (по сравнению с плоскими ремнями), что позволяет достичь максимальной передачи мощности двигателя на вал пилы (до 85%) и уменьшить натяжение ремней.
Поликлиновые ремни обладают повышенной гибкостью, пониженным теплообразованием и повышенным сопротивлением к образованию трещин.
КОНСТРУКЦИЯ САЛАЗОК
Линейка укомплектована цифровыми дисплеями в количестве 2 шт. Усиленная конструкция салазок на каретке позволяет надежно базировать крупногабаритные детали, что обеспечивает точную геометрию распила. Телескопическая линейка имеет два флажковых упора для точного выставления размера. Удобные и хорошо читаемые показатели линейки.
МНОГОКАМЕРНАЯ РОЛИКОВАЯ КАРЕТКА
Станок оснащен многокамерной роликовой кареткой, с дополнительными ребрами жесткости, которые увеличивают жесткость на кручение и изгиб.
Ширина каретки 410 мм.
Скольжение происходит на роликовых обоймах. Направляющими служат круглые стальные стержни. При такой конструкции контакт ролика со стальной направляющей происходит не в точке (по сравнению с шариковыми каретками), а по линии, что равномерно распределяет нагрузку и значительно продлевает срок службы конструкции.
Каретка оснащена системой фиксации по всей рабочей длине. Далеко не все станки имеют данную опцию, которая облегчает работу оператора, позволяя зафиксировать каретку в любом положении, чтобы положить деталь.
ПУЛЬТ УПРАВЛЕНИЯ
Эргономичный пульт управления PLC экран обеспечивает удобство управления и не требует от оператора высокой квалификации. Станок оснащен системой ЧПУ.
ПРЯМАЯ РЕГУЛИРОВКА ОСНОВНОЙ И ПОДРЕЗНОЙ ПИЛЫ С ПУЛЬТА УПРАВЛЕНИЯ
Станок оснащен прямой ЭЛЕКТРОрегулировкой основной и подрезной пилы - подъем, опускание и наклон. На станок можно установить диск диаметром до 400 мм. (Основной диаметр 300 мм).
ПОЛНОРАЗМЕРНЫЕ РАБОЧИЕ СТОЛЫ
Уже в стандартной комплектации станок оснащен ДВУМЯ полноразмерными рабочими столами, которые позволяют без труда раскраивать полноформатные листы ДСП.
ПАРАЛЛЕЛЬНЫЙ УПОР С ЦИФРОВОЙ ИНДИКАЦИЕЙ НА ЧПУ УПРАВЛЕНИИ - СЕРВОПРИВОД.
Станок оснащен параллельным упором с боковой базовой линейкой, суппорт которого перемещается с помощью ЧПУ модуля, что обеспечивает точную юстировку упора - через сервопривод.
Значение задаваемых размеров задается и отображается на электронном табло.
ЗАЩИТНЫЙ АСПИРАЦИОННЫЙ КОЖУХ ПИЛ ТИП «А» (Евро)
В стандартную комплектацию станка входит большой защитный кожух пил. Кожух имеет возможность регулировки высоты над рабочим столом, может быть легко поднят, когда он не нужен, имеет увеличенный диаметр аспирационного патрубка – 100мм и закрывает всю область распила.
ТОЛКАТЕЛЬ ЗАГОТОВОК
В стандартную комплектацию станка входит быстросъемный толкатель для небольших заготовок, позволяющий оператору безопасно работать с деталями любой ширины.
Технические характеристики:
|
Размеры подвижной роликовой каретки, мм |
3200х410 |
|
Расстояние между пилой и параллельным упором, наибольшее, (максимальный параллельный рез), мм |
1250 |
|
Максимальная ширина реза при использовании поперечного упора с телескопической линейкой, мм |
3650 |
| Угол наклона пильного узла, град. | 0-45̊ |
|
Высота пропила (основная пила 300мм), мм |
75 |
|
Высота пропила под углом 45 град. (основная пила 300мм), мм |
55 |
|
Основная пила: |
|
|
Диаметр основной пилы (возможный диапазон), мм |
300 (250-400) |
|
Посадочный диаметр основной пилы, мм |
30 |
|
Мощность двигателя основной пилы, кВт |
5,5 |
|
Частота вращения основной пилы, об/мин |
6000 |
|
Подрезная пила: |
|
|
Диаметр подрезной пилы, мм |
120 |
|
Посадочный диаметр подрезной пилы, мм |
20 |
|
Мощность двигателя подрезной пилы, кВт |
1,1 |
|
Частота вращения подрезной пилы, мм |
8000 |
|
Рабочее напряжение, В |
380 |
|
Общеустановленная мощность, кВт |
7,6 |
|
Масса станка, кг |
900 |
| Форматно-раскроечный станок DM 3200 CNC в сборе | 1 |
| Роликовая многокамерная каретка (3200*410мм) с системой фиксации в любом положении | 1 |
| Поперечный упор с телескопической линейкой в комплекте двумя флажковыми упорами для выставления размера | |
| Параллельный упор с боковой базовой линейкой и цифровой индикацией | 1 |
| Быстросъемная ручка для более удобного перемещения каретки | 1 |
| Дополнительные рабочие столы увеличенного размера | 2 |
| Защитный аспирационный кожух пил тип «EURO» (большой) | 1 |
| Расклинивающий нож | 1 |
